養護材料廠(chǎng)家為您介紹的混凝土養護的關(guān)鍵

　　養護材料廠(chǎng)家了解到產(chǎn)品混凝土的運用極大的提高了修建工程的質(zhì)量，促進(jìn)了產(chǎn)品混凝土工業(yè)的開(kāi)展，可是產(chǎn)品混凝土因維護不及時(shí)形成混凝土結構早期開(kāi)裂的問(wèn)題卻是很難徹底根除的，現在已成為修建工程質(zhì)量投訴的熱點(diǎn)，也是質(zhì)量監督的要點(diǎn)。

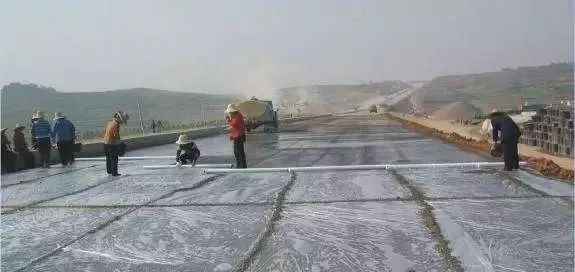

　　混凝土澆搗后，之所以能逐步凝結硬化，首要是因為水泥水化效果的成果，而水化效果則需要恰當的溫度和濕度條件，因而混凝土澆注成型后應及時(shí)進(jìn)行灑水掩蓋保濕維護，以滿(mǎn)意混凝土外表堅持必定濕潤狀態(tài)。同時(shí)，為避免水分的急劇快速蒸騰，外表還應掩蓋以塑料薄膜、麻袋片或草袋等掩蓋資料，可是，只做到這幾點(diǎn)仍是不夠的。
　　維護的要義——灑水維護，堅持適宜的濕度，確保水泥水化反應的進(jìn)行。
　　維護的秘訣——時(shí)刻掌控。

　　一、混凝土維護計劃的挑選與擬定

　　1.維護時(shí)刻的確認
　?。?）維護開(kāi)始時(shí)刻的確認
　　我國混凝土結構工程施工標準規則混凝土澆筑后應及時(shí)進(jìn)行保濕維護；混凝土質(zhì)量操控標準規則關(guān)于混凝土澆筑面，尤其是平面結構，宜邊澆筑成型邊選用塑料薄膜掩蓋保濕；混凝土結構工程施工質(zhì)量驗收標準規則應在澆筑結束后的12h以?xún)?，對混凝土加以掩蓋，并保濕維護，現在施工中也大多按此規則，即在澆筑后12h左右開(kāi)始保濕維護。
　　養護材料廠(chǎng)家覺(jué)得詳細一點(diǎn)講便是在混凝土澆筑結束后，在初凝前后就應灑水維護，但以不致人為沖壞混凝土外表為限。
　?。?）維護持續時(shí)刻的確認
　　2.維護辦法的挑選
　　混凝土維護計劃應依據現場(chǎng)條件、環(huán)境的溫度與濕度、結構部位、構件或制品情況、原資料情況以及對混凝土功能的要求等因從來(lái)擬定，維護計劃中，關(guān)于維護辦法的挑選一般選用灑水維護、蓄水維護、掩蓋保濕維護、涂刷維護劑維護、冬天蓄熱維護等多種辦法。施工中，在擬定維護計劃時(shí)，常出現在整個(gè)施工過(guò)程中，僅運用單一的維護辦法，且為圖便利，多以噴水維護為主。為確?；炷凉δ艿耐瓿?，應依據不同的結構部位合理挑選維護辦法。
　?。?）根底大體積混凝土暴露外表應選用掩蓋維護辦法。
　　根底大體積混凝土暴露外表選用灑水維護辦法較為便利，但實(shí)踐施工中很難滿(mǎn)意灑水維護的次數，易形成夜間維護中斷，對大體積混凝土而言，要操控混凝土內部和外表及外表與外界溫差即堅持混凝土表里合適的溫度梯度，不間斷的24h維護至關(guān)重要。
　　依據已往的施工經(jīng)驗，在大體積混凝土維護過(guò)程中選用強制或不均勻的冷卻降溫辦法不僅本錢(qián)相對較高，辦理不善易使大體積混凝土發(fā)作貫穿性裂縫，這類(lèi)辦法在房子修建工程中較少選用，且灑水維護易致基坑積水，不利回填。故根底大體積混凝土暴露外表以掩蓋維護為宜。
　?。?）混凝土結構工程施工標準規則：
　　地下室底層和上部結構首層柱、墻混凝土帶模維護結束后可選用灑水維護辦法持續維護，必要時(shí)也可選用掩蓋維護或噴涂維護劑維護辦法持續維護；依據試驗，不同維護辦法的抗滲效果依次為：水中維護>蓋草袋子灑水>涂維護劑>自然維護，故關(guān)于地下室底板選用蓄水維護是最為合理的計劃。
　?。?）其他部位柱、墻混凝土可選用灑水維護
　　必要時(shí)，也可選用掩蓋維護或噴涂維護劑維護；但柱子系首要承重結構應盡可能選用包塑料布法；剪力墻結構最好選用涂刷維護劑法。

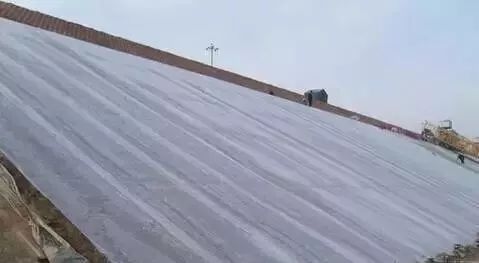

　?。?）平面結構，宜邊澆筑成型邊選用塑料薄膜掩蓋保濕
　　但關(guān)于衛生間樓板、樓頂平面，為達到最佳的抗滲效果，在可能的情況下，宜選用蓄水維護。施工中常見(jiàn)的問(wèn)題是易忽視樓板底面的維護，樓板底模撤除后，部分施工人員因面層已做維護，且底層無(wú)法灑水或掩蓋維護，涂刷維護劑又加大本錢(qián)，所以在維護計劃中，常有意或無(wú)意的遺漏關(guān)于樓板底模撤除后的維護，而按要求混凝土暴露外表均應進(jìn)行維護，不得遺漏任何部位，故在樓板底模撤除后應噴涂掩蓋
　　致密的維護劑進(jìn)行維護。

　　3.維護溫度的確認
　　混凝土維護期間應注意采取保溫辦法，避免混凝土外表溫度受環(huán)境要素影響（如曝曬、氣溫驟降等）而發(fā)作劇烈變化。維護期間混凝土的芯部與表層、表層與環(huán)境之間的溫差不宜超過(guò)20℃。大體積混凝土施工前應擬定嚴厲的維護計劃，操控混凝土表里溫差滿(mǎn)意規劃要求。
　　混凝土在冬天和炎熱時(shí)節拆模后，若天氣發(fā)作突然變化時(shí)，應采取恰當的保溫（寒季）隔熱（夏季）辦法，避免混凝土發(fā)作過(guò)大的溫差應力。
　　不同混凝土潮濕維護的最低期限
　　注：大體積混凝土的維護時(shí)刻不宜小于28d
　　4.維護濕度的操控
　　混凝土的縮短除了溫度下降引起的冷縮即溫降縮短外，還有在水泥水化效果下，混凝土內部相對濕度隨水泥水化的進(jìn)展而降低，然后引起自干燥形成混凝土體積削減，導致混凝土早齡期的自身縮短，混凝土縮短受環(huán)境相對濕度影響顯著(zhù)，維護濕度為70%的混凝土較維護濕度為90%的混凝土所測各齡期干縮大，其3d齡期的干縮率前者是后者的8.3倍。環(huán)境相對濕度越低，其干縮值越大，干縮值隨齡期的開(kāi)展規律為早期開(kāi)展快，后期開(kāi)展緩慢并逐步安穩。

　　二、小結
　?。?）擬定混凝土維護計劃時(shí)，應依據現場(chǎng)條件、環(huán)境的溫度與濕度、結構部位、構件或制品情況、原資料情況以及對混凝土功能的要求等要素挑選和擬定多種維護辦法進(jìn)行綜合維護。
　?。?）維護開(kāi)始時(shí)刻以混凝土澆筑結束后，初凝前后就灑水維護為宜。
　?。?）維護持續時(shí)刻以標準中所規則的時(shí)刻為最短時(shí)刻，豎向混凝土結構恰當添加維護時(shí)刻，結合混凝土的組成及配合比、環(huán)境溫度與濕度、維護辦法、風(fēng)力、風(fēng)速等許多要素綜合考慮。
　?。?）是否停止灑水維護以當日最低溫度低于5℃時(shí)來(lái)確認?；炷羶炔亢屯獗砑巴獗砼c外界的溫差依據維護辦法、工法等許多要素綜合考慮。
　?。?）混凝土縮短受環(huán)境相對濕度影響顯著(zhù)，塑料薄膜緊貼混凝土暴露外表且堅持有凝結水方為有效維護。
       以上便是養護材料廠(chǎng)家為您介紹的全部?jì)热荨?/p>
