混凝土的天然養護工藝

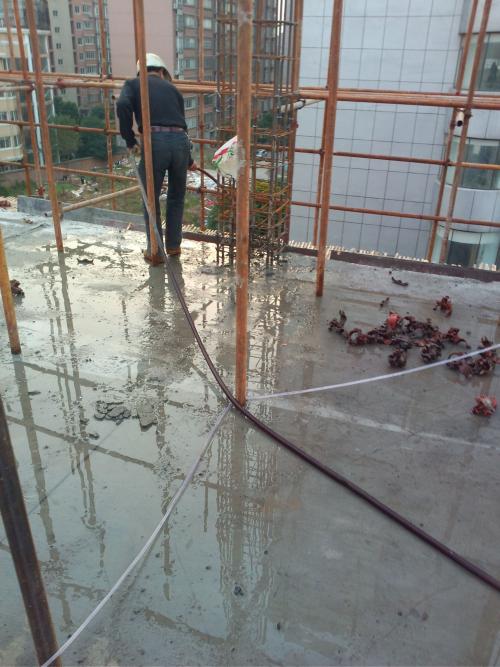

1灑水養護工藝
灑水保護即用草簾等將混凝土掩蓋，常常灑水使其堅持濕潤。保護時(shí)間長(cháng)短取決于水泥品種，普通硅酸鹽水泥和礦渣硅酸鹽水泥拌制的混凝土，不少于7D；摻有緩凝型外加劑或有抗滲要求的混凝土不少于14D，灑水次數以能保證濕潤情況為宜，掩蓋灑水保護使用平均氣溫高于＋5℃的天然條件，用適當的資料對混凝土表面加以掩蓋并灑水，使混凝土在必定的時(shí)間內堅持水泥水化效果所需求的適當溫度和濕度條件。掩蓋灑水保護應契合下列規定：

（1）掩蓋灑水保護應在混凝土澆筑結束后的12h內進(jìn)行。

（2）混凝土的灑水保護時(shí)間，對選用硅酸鹽水泥、普通硅酸鹽水泥或礦渣硅酸鹽水泥拌制的混凝土，不得少于7d，對摻用緩凝型外加劑、礦物摻合料或有抗滲性要求的混凝土，不得少于14d。
（3）當選用其他品種水泥時(shí)，混凝土的保護應根據所選用水泥的技能性能確認。灑水次數應根據能堅持混凝土處于濕潤的情況來(lái)抉擇。
（4）混凝土的保護用水宜與拌制水相同。
（5）當日平均氣溫低于5℃時(shí)，不得灑水。
（6）大面積結構如地坪、樓板、屋面等可選用蓄水保護。貯水池一類(lèi)工程可于撤消內?；炷恋竭_必定強度后注水保護。

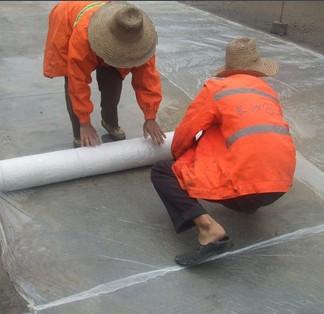

2薄膜布養護工藝
選用不透水、氣的薄膜布（如塑料薄膜布）保護。用薄膜布把混凝土表面敞露的部分全部嚴密地掩蓋起來(lái)，保證混凝土在不失水的情況下得到足夠的保護。這種保護方法的長(cháng)處是不必灑水，操作便利，能重復使用，能進(jìn)步混凝土的早期強度，加速模具的周轉。但應該堅持薄膜布內有凝結水。
在夏季，薄膜成型后要防曬，不然易發(fā)生裂紋。地下建筑或基礎，可在其表面涂刷瀝青乳液以防止混凝土內水份蒸發(fā)。至于拆膜，當規劃無(wú)要求時(shí)，側膜只要能保證混凝土表面和棱角不致因拆膜而損壞即可撤消。

3薄膜攝生液養護工藝
混凝土的表面不方便灑水或使用塑料薄膜布保護時(shí)，可選用涂刷薄膜攝生液，防止混凝土內部水分蒸發(fā)的方法進(jìn)行保護。它是將過(guò)氯乙烯樹(shù)脂塑料溶液用噴槍涂在混凝土表面上，溶液蒸發(fā)后在混凝土表面構成一層塑料薄膜，將混凝土與空氣隔絕，阻撓其間十份的蒸發(fā)以保證水化效果的正常進(jìn)行。有的薄膜在保護完成后能自行老化掉落，不然不適宜噴灑在今后要做粉刷的混凝土表面上。
這種保護方法一般適適宜不宜灑水保護的挺拔構筑物和大面積混凝土結構。但應注意薄膜的保護。
